SN74LVC4245APWR Spesifikasi dan Aplikasi: Semua yang anda perlu tahu
Katalog
SN74LVC4245APWR adalah penukar bas bi-arah dengan lebar 8-bit yang dihasilkan oleh Texas Instruments.Ia menggunakan teknologi CMOS voltan rendah dan dicirikan oleh penggunaan kuasa rendah, kelajuan tinggi dan pelbagai voltan operasi.Peranti ini digunakan secara meluas dalam peralatan komunikasi, sistem digital, perkakasan komputer dan kawasan lain.Dalam artikel ini, kami akan memberikan penerangan terperinci tentang parameter dan prestasi SN74LVC4245Apwr.
SN74LVC4245Apwr Gambaran Keseluruhan
SN74LVC4245Apwr adalah transceiver bas lapan arah yang tidak membalikkan dan shifter tahap 3.3V hingga 5V dengan output tiga negeri.Peranti ini direka untuk komunikasi tak segerak antara bas data.Bergantung pada tahap logik input kawalan arah (DIR), SN74LVC4245Apwr dapat memindahkan data dari bas A ke bas B, atau dari bas B ke bas A.Output membolehkan input membolehkan pengguna secara pilihan melumpuhkan peranti, dengan berkesan mengasingkan bas.
SN74LVC4245Apwr menyokong pemindahan data dua arah antara dua tahap bebas dan mempunyai pelbagai input dan output voltan dari 1.65V hingga 5.5V, menjadikannya serasi dengan pelbagai keluarga logik.Peranti ini dilengkapi dengan 8 port input/output bebas, masing -masing boleh dikonfigurasi secara individu sebagai mod input atau output.Beralih antara port dikawal oleh pin kawalan, yang memberikan SN74LVC4245Apwr tahap fleksibiliti yang tinggi dan kemudahan penggunaan.Di samping itu, SN74LVC4245APWR mempunyai ciri -ciri peralihan tahap dan fungsi terhad semasa yang melindungi pelabuhan input/output dari overvoltage atau undervoltage.Pada masa yang sama, peranti ini juga mempunyai fungsi perlindungan litar dan litar pintas untuk memastikan bahawa peranti itu sendiri tidak akan rosak apabila kesalahan luaran berlaku.Langkah -langkah perlindungan ini membolehkan SN74LVC4245Apwr untuk mengekalkan prestasi yang stabil dalam persekitaran kerja yang kompleks.
Alternatif dan setara:

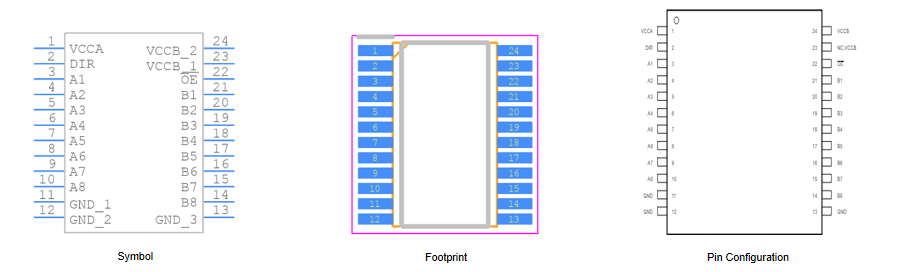

Simbol SN74LVC4245Apwr, jejak dan konfigurasi pin
SN74LVC4245APWR Cadangan Bekalan Kuasa
Peranti Tahap Tahap Ti menawarkan peluang untuk reka bentuk isyarat voltan bercampur yang berjaya.Urutan kuasa yang betul sentiasa harus diikuti untuk mengelakkan bekalan semasa, pertikaian bas, ayunan, atau anomali lain yang disebabkan oleh terminal peranti yang tidak wajar.Ambil langkah berjaga -jaga ini untuk menjaga masalah powerup tersebut:
Tie OE ke VCCA dengan perintang pullup supaya ia melonjak dengan VCCA.
Sambungkan tanah sebelum sebarang voltan bekalan digunakan.
Kuasa bahagian kawalan peranti (VCCA untuk semua empat peranti ini).
Bergantung pada arah laluan data, dir boleh menjadi tinggi atau rendah.Jika Dir High diperlukan (data ke bas B), jalan dengan VCCA.Jika tidak, teruskan dir.
SN74LVC4245APWR Spesifikasi
• SN74LVC4245APWR tergolong dalam kategori transceiver bas.
• Pengilang SN74LVC4245Apwr adalah Texas Instruments.
• SN74LVC4245Apwr mempunyai 8 litar dan 8 saluran.
• Masa kelewatan penyebarannya ialah 6.7 ns.
• Ia akan dihantar dalam pembungkusan pita dan reel untuk membolehkan pemasangan cepat dan penghantaran selamat.
• Voltan bekalan operasi minimum 2.7/4.5 V, manakala maksimumnya ialah 3.6/5.5 V.
• Shifter tahap ini mempunyai suhu operasi minimum -40 ° C dan maksimum 85 ° C.
• Arus output peringkat rendah ialah 24 mA dan arus output peringkat tinggi ialah -24 mA.
• SN74LVC4245Apwr mempunyai panjang 7.8 mm, lebar 4.4 mm, dan ketinggian 1.15 mm.
Bagaimana cara menggunakan SN74LVC4245Apwr?
Berikut adalah langkah umum untuk menggunakan SN74LVC4245Apwr:
Sambungan Kuasa: Pertama, pastikan untuk memberikan kuasa yang sesuai kepada SN74LVC4245Apwr.Peranti ini mempunyai dua landasan kuasa bebas, port B mempunyai VCCB, ditetapkan kepada 3.3V, dan pelabuhan A mempunyai VCCA, ditetapkan kepada 5V.Dengan cara ini, ia membolehkan penukaran dari persekitaran 3.3V ke persekitaran 5V dan sebaliknya.
Sambungan Bas Data: Kami menyambungkan bas A dan B ke pelabuhan yang sama masing -masing SN74LVC4245Apwr masing -masing.Bas -bas ini adalah saluran yang digunakan untuk menghantar data.
Kawalan Arah: Kami mengawal arah penghantaran data melalui terminal input DIR (Kawalan Arah).Tahap logik DIR menentukan sama ada data dipindahkan dari bas A ke bas B, atau dari bas B ke bas A.
Konfigurasi PIN: Kami menggunakan pin 2 hingga 11 dan pin 14 hingga 23 dari SN74LVC4245Apwr untuk mengkonfigurasi laluan data.Pin ini sejajar dengan output terminal '245 tradisional, yang membolehkan pereka fleksibiliti untuk mengkonfigurasi mereka seperti yang diperlukan.
Penukaran Tahap: SN74LVC4245Apwr mempunyai litar penukaran tahap yang secara automatik boleh menukar tahap port input ke tahap port output dan sebaliknya.Ini memastikan komunikasi yang betul antara peranti yang beroperasi dalam persekitaran voltan yang berbeza.
Litar Perlindungan: Peranti juga mengandungi litar terhad semasa, litar perlindungan litar semasa dan litar pintas untuk melindungi pelabuhan input/output dari kerosakan.Di bawah keadaan yang tidak normal, litar perlindungan ini berfungsi secara automatik untuk mengelakkan kerosakan selanjutnya terhadap peralatan.

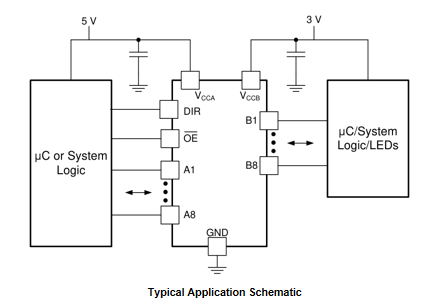

SN74LVC4245APWR Maklumat permohonan
Pinout peranti SN74LVC4245Apwr membolehkan pereka untuk beralih ke peranti All-3.3-V atau All-5-V 205 '245 tanpa Lembaga Pengawasan semula.Pereka menggunakan laluan data untuk pin 2 hingga 11 dan pin 14 hingga 23 dari SN74LVC4245Apwr untuk diselaraskan dengan PINOUT peranti SN74LVC4245Apwr konvensional.SN74LVC4245APWR adalah peranti CMOS pemacu yang tinggi yang boleh digunakan untuk pelbagai jenis aplikasi antara muka bas di mana pemacu output atau panjang jejak PCB adalah kebimbangan.
SN74LVC4245APWR's Technologies dan Trend baru
Penukar Tahap Bidirectional SN74LVC4245Apwr akan berkembang ke arah berikut:
Fungsi digital
Dengan pembangunan teknologi digital, masa depan SN74LVC4245Apwr masa depan boleh menambah lebih banyak fungsi digital, seperti antara muka I2C atau SPI.Antara muka ini akan menjadikan konfigurasi dan kawalan SN74LVC4245Apwr lebih fleksibel dan mudah.Melalui antara muka I2C, pengguna boleh mengkonfigurasi dan memantau SN74LVC4245Apwr SN74LVC4245Apwr tanpa litar atau pengaturcaraan kompleks tambahan.
Keserasian voltan yang lebih luas
Memandangkan teknologi terus maju, piawaian voltan antara peranti dan sistem yang berbeza menjadi semakin pelbagai.Untuk memenuhi keperluan komunikasi antara peranti ini dengan piawaian voltan yang berbeza, masa depan SN74LVC4245Apwr masa depan dapat mengembangkan julat voltan input dan output untuk menampung julat voltan yang lebih luas.Ia akan dapat menghubungkan peranti dengan lancar standard voltan yang berbeza, sama ada voltan peranti ini lebih tinggi atau lebih rendah daripada tahap 3.3V atau 5V tradisional.Ini akan meningkatkan fleksibiliti dan keserasian sistem, menjadikannya lebih mudah bagi pereka untuk membina sistem pelbagai peringkat yang kompleks.
Mengintegrasikan fungsi tambahan
Sebagai tambahan kepada fungsi penukaran peringkat asas, SN74LVC4245Apwr baru boleh mengintegrasikan fungsi tambahan, seperti pemantauan voltan, pengesanan kesalahan dan fungsi diagnostik, untuk meningkatkan kebolehpercayaan sistem dan toleransi kesalahan.
Saiz yang lebih kecil dan integrasi yang lebih tinggi
Memandangkan saiz peranti elektronik terus mengecut, masa depan SN74LVC4245Apwr masa depan boleh menggunakan pakej saiz yang lebih kecil dan reka bentuk integrasi yang lebih tinggi.Pakej yang lebih kecil bukan sahaja mengambil sedikit ruang, tetapi juga meningkatkan prestasi keseluruhan sistem.Dengan menggunakan proses dan bahan pembungkusan lanjutan, SN74LVC4245Apwr dapat mencapai saiz yang lebih kecil untuk memenuhi keperluan reka bentuk padat.Reka bentuk berintegrasi yang lebih tinggi boleh mengintegrasikan lebih banyak fungsi ke dalam cip tunggal, yang bukan sahaja membantu mengurangkan bilangan komponen yang diperlukan, tetapi juga mengurangkan kerumitan dan kos sistem.
Reka bentuk kuasa rendah
Dengan populariti peranti mudah alih dan produk elektronik mudah alih, permintaan untuk reka bentuk kuasa rendah berkembang.Untuk memenuhi permintaan ini, SN74LVC4245Apwr baru mungkin mempunyai reka bentuk yang lebih cekap tenaga yang bertujuan untuk memanjangkan hayat bateri dan mengurangkan penggunaan kuasa.Sebagai contoh, ia mungkin memperkenalkan fungsi pengurusan kuasa pintar yang memantau penghantaran data pada bas secara real time dan bijak menyesuaikan status kerja cip mengikut keperluan sebenar untuk mencapai kawalan penggunaan kuasa yang lebih halus dan cekap.
Kelajuan dan jalur lebar yang lebih tinggi
Memandangkan kelajuan komunikasi digital terus meningkat, permintaan untuk penukar peringkat dua arah juga meningkat.Versi masa depan SN74LVC4245Apwr boleh memberikan kelajuan dan jalur lebar yang lebih tinggi untuk memenuhi keperluan penghantaran data berkelajuan tinggi.
Versi gred suhu tinggi dan perindustrian
Memandangkan permintaan dalam bidang seperti automasi perindustrian dan peningkatan elektronik automotif, permintaan untuk penukar peringkat dua arah gred dan perindustrian tinggi juga meningkat, jadi masa depan SN74LVC4245Apwr masa depan boleh dilancarkan lebih sesuai untuk versi untuk persekitaran suhu tinggi dan adegan perindustrian.SN74LVC4245Apwr sn74LVC4245Apwr yang baru dan gred baru akan mempunyai rintangan suhu tinggi yang sangat baik dan dapat mengekalkan prestasi yang stabil di bawah keadaan suhu yang melampau.
Soalan Lazim [Soalan Lazim]
1. Apakah penukar tahap?
Penukar tahap logik (juga dipanggil sebagai shifter tahap, penterjemah tahap)) adalah peranti kecil yang selamat melangkah ke bawah isyarat 5V ke 3.3V dan langkah naik 3.3V hingga 5V.Setiap penukar peringkat mempunyai keupayaan menukar 4 pin di bahagian tinggi hingga 4 pin di bahagian rendah.Dua input dan dua output disediakan untuk setiap sisi.
2. Apakah penggantian dan bersamaan dengan SN74LVC4245Apwr?
Anda boleh menggantikan SN74LVC4245Apwr dengan SN74LVC4245ADWR, SN74LVC4245APW atau SN74LVC4245APWT.
3. Apakah SN74LVC4245Apwr?
SN74LVC4245Apwr adalah transceiver bas oktal yang direka untuk komunikasi dua hala yang tidak segerak antara bas data.
4. Apakah fungsi utama SN74LVC4245Apwr?
Fungsi utamanya adalah untuk memudahkan terjemahan tahap voltan dua arah dan penimbunan isyarat antara bas atau sistem yang berbeza.
