Menguasai Simbol Skema: Panduan untuk Reka Bentuk Litar Elektronik

Di dunia reka bentuk dan penyelenggaraan elektronik yang rumit, keupayaan untuk mentafsir dan menggunakan gambarajah skema berdiri sebagai asas kemahiran kejuruteraan.Rajah ini, atau skema, melampaui perwakilan grafik semata -mata, mereka merangkumi cetak biru komprehensif sambungan elektrik, komponen, penciptaan, dan penyelesaian masalah peranti elektronik.Simbol -simbol standard yang digunakan dalam skema -skema ini -yang berasal dari komponen asas seperti perintang dan kapasitor ke litar bersepadu kompleks -memainkan peranan penting dalam merapatkan jurang antara reka bentuk teoritis dan aplikasi praktikal.Panduan ini menyelidiki nuansa simbol skema dan kepentingan operasi mereka, yang menawarkan penerokaan terperinci tentang jenis, makna, dan kegunaan dalam pelbagai litar elektronik.

Katalog

Rajah 1: Simbol litar/ simbol skema

Gambaran Keseluruhan Skematik

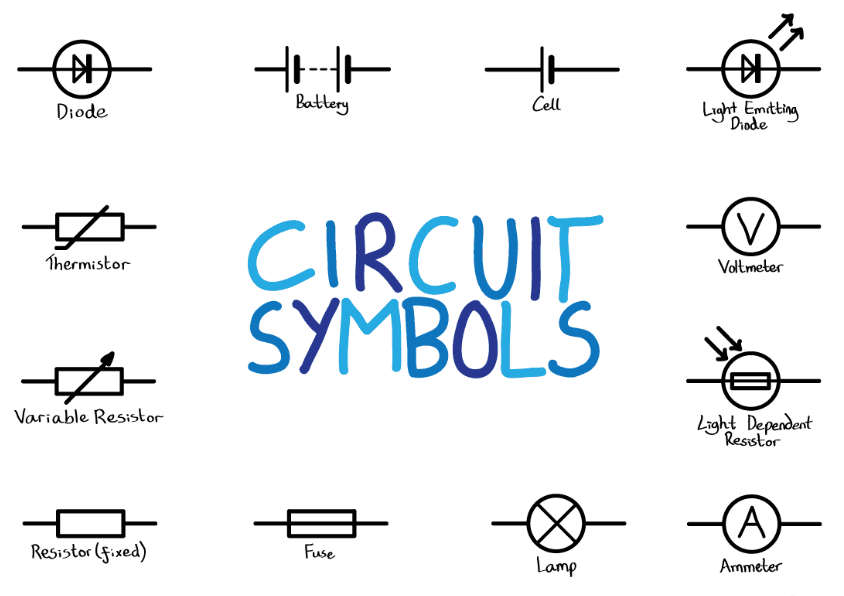

Rajah litar, atau skema, bukan sekadar perwakilan grafik sambungan elektrik, komponen, dan operasi, ia berfungsi sebagai asas bagi keseluruhan proses reka bentuk elektronik dan penyelesaian masalah.Jurutera dan juruteknik menggunakan satu set simbol grafik piawai, yang dikenali sebagai simbol skematik, dengan jelas menunjukkan pelbagai komponen dalam litar dan sambungan mereka.

Simbol -simbol ini terdiri daripada perintang mudah dan kapasitor ke litar bersepadu yang lebih kompleks.Setiap simbol dibuat dengan teliti untuk memberikan maklumat intuitif mengenai jenis komponen dan fungsinya.Dalam rajah litar, simbol -simbol ini bukan sahaja menentukan lokasi komponen tetapi juga mendedahkan bagaimana ia bersambung secara elektrik.Di samping itu, pin biasa atau garis penyambung dalam skema boleh dilabelkan dengan huruf atau singkatan, meningkatkan maklumat dan kepraktisan rajah.

Secara global, sementara terdapat pelbagai varian simbol, simbol -simbol piawai yang disediakan oleh Suruhanjaya Elektroteknik Antarabangsa (IEC) dan Institut Jurutera Elektrik dan Elektronik (IEEE) memastikan tahap universiti dan interoperabilitas.Standardisasi ini amat penting untuk projek antarabangsa dan pertukaran akademik.

Simbol skematik

Simbol bekalan kuasa

Bekalan kuasa adalah penting dalam mana -mana peranti elektronik, yang dilambangkan oleh satu siri garis panjang dan pendek yang berselang -seli.Garis ini bukan sahaja menunjukkan kehadiran sumber kuasa tetapi juga jenis tenaga elektrik yang disediakan.Dalam litar kompleks, simbol yang berbeza untuk bekalan kuasa, seperti sistem positif dan negatif, digunakan untuk menggambarkan konfigurasi mereka dengan jelas melalui orientasi dan reka bentuk simbol.

Rajah 2: Simbol kuasa sejagat

Rajah 3: Simbol bekalan kuasa DC di sebelah kiri, simbol bekalan kuasa AC di sebelah kanan

Simbol perintang

Resistor, asas dalam mengawal aliran elektrik, diwakili secara berbeza dalam piawaian Amerika dan Eropah.Simbol Amerika adalah zigzag, sementara Eropah adalah segi empat tepat yang mudah.Kedua -dua gaya berkesan menyampaikan peranan dan fungsi perintang.

Rajah 4: Simbol perintang

Simbol Photoresistor (LDR)

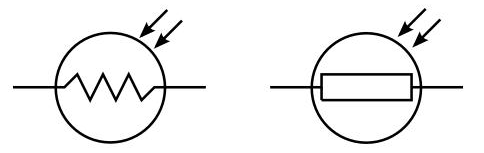

Simbol untuk perintang yang bergantung kepada cahaya (LDR) termasuk bulatan dengan anak panah di dalam, menunjukkan kesan intensiti cahaya pada rintangannya.

Rajah 5: Simbol Photoresistor (LDR)

Simbol fius

Fius digambarkan hanya sebagai garis dengan rehat, memainkan peranan utama dalam perlindungan litar, terutamanya dalam tetapan voltan tinggi.

Rajah 6: Simbol fius

Simbol induktor

Induktor ditunjukkan sebagai satu atau beberapa gelung, penting untuk menghasilkan medan magnet yang diperlukan dalam litar, penting untuk mengendalikan isyarat AC.

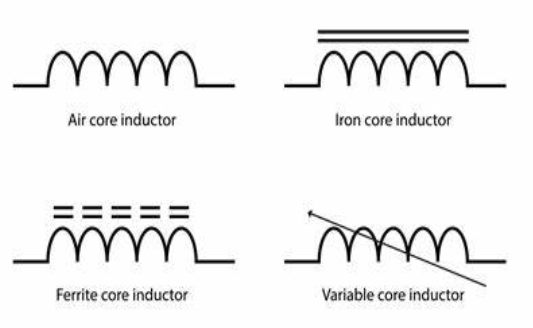

Rajah 7: Simbol induktor

Simbol suis

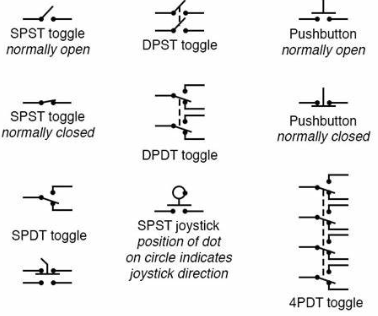

Suis, yang digunakan untuk mengawal sama ada aliran elektrik melalui litar, diwakili dalam pelbagai bentuk, dari suis togol mudah ke suis pelbagai kedudukan yang kompleks.

Rajah 8: Simbol menukar

Simbol kapasitor

Kapasitor, yang menyimpan caj elektrik dan turun naik voltan lancar atau DC berasingan dari isyarat AC dalam litar, ditandakan untuk membezakan polarisasi dari jenis bukan polarisasi.Kapasitor polarisasi mempunyai tanda "+" untuk menunjukkan arah pemasangan.

Rajah 9: Simbol kapasitor

Simbol potentiometer

Potentiometer mengawal arus melalui rintangan laras, dilambangkan sama kepada perintang tetapi dengan anak panah pelarasan, menonjolkan kebolehubahannya.

Rajah 10: Simbol potentiometer

Simbol bateri

Simbol bateri, terdiri daripada siri garis panjang yang berbeza -beza, mewakili tenaga dan polariti bateri, sumber tenaga yang sangat diperlukan dalam peranti elektronik mudah alih.

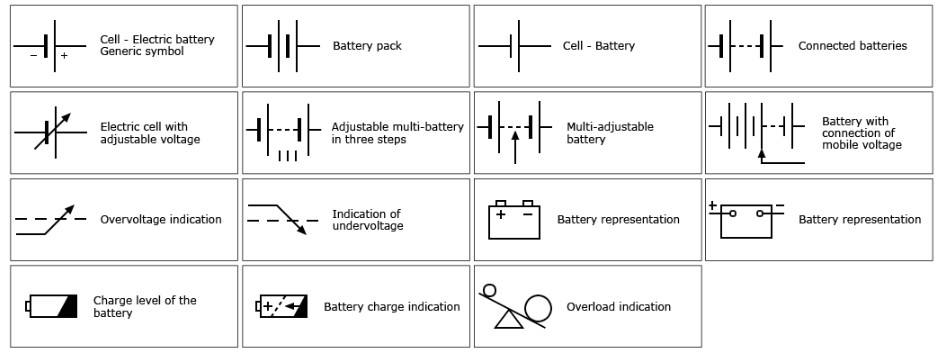

Rajah 11: Simbol bateri yang berbeza

Simbol diod

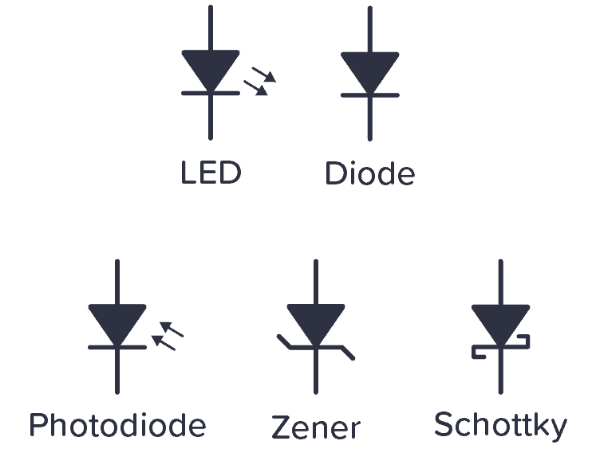

Diod, yang membolehkan arus mengalir dalam satu arah, diubah dari standard ke jenis khas seperti LED atau diod zener, masing -masing dengan tanda unik.

Rajah 12: Simbol diod

Simbol transistor

Transistor, yang digunakan untuk menguatkan dan menukar arus, mempunyai simbol yang mencerminkan ciri -ciri dan penggunaan pelbagai jenis.

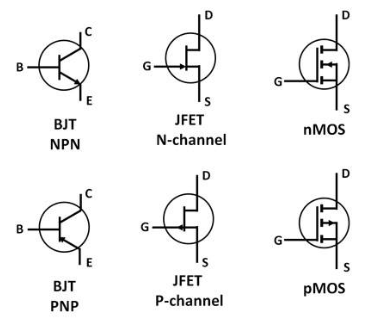

Rajah 13: Simbol transistor

Simbol litar bersepadu (IC)

Simbol untuk litar bersepadu (IC) adalah segi empat tepat yang mudah dengan pin, dengan ringkasnya mewakili fungsi kompleksnya, dengan fungsi setiap pin bergantung kepada reka bentuk IC.

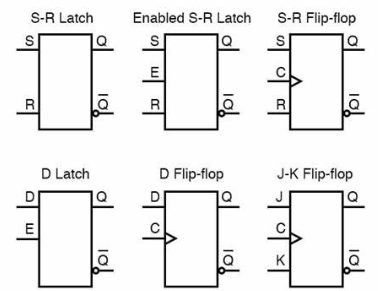

Rajah 14: Simbol Litar Bersepadu (IC)

Simbol pintu logik

Gerbang logik, yang melakukan operasi logik asas pada isyarat digital, mempunyai simbol mudah yang jelas menyampaikan fungsi logik mereka.

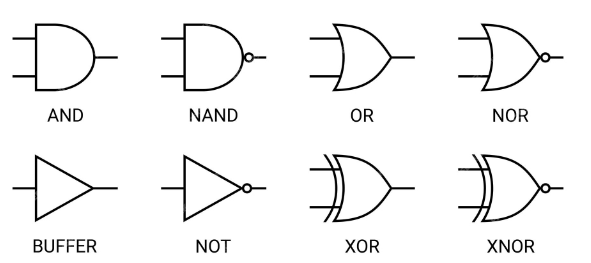

Rajah 15: Simbol pintu logik

Simbol penguat operasi (op-amp)

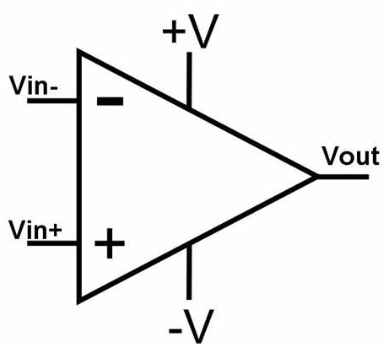

Simbol penguat operasi adalah segitiga, menggambarkan input dan output dinamik penguat.

Rajah 16: simbol penguat operasi (op-amp)

Simbol kristal kuarza

Kristal kuarza, penting untuk menghasilkan frekuensi jam yang stabil, digambarkan dengan dua garis selari dan simbol kecil untuk pengayun, penting untuk komunikasi digital dan sistem kawalan yang tepat.

Rajah 17: simbol kristal kuarza

Cara Membaca Simbol dan Nilai Skema

Dalam elektronik, mengetahui cara membaca dan mentafsir skema adalah kemahiran yang diperlukan, terutamanya semasa reka bentuk litar, ujian, dan penyelenggaraan.Skema menyediakan jurutera elektronik dengan bahasa sejagat yang memudahkan sistem elektronik kompleks ke dalam simbol dan sambungan yang dapat difahami.Untuk memahami secara tepat skema, penting untuk mempunyai pengetahuan menyeluruh mengenai simbol dan nilai yang ditunjukkan pada rajah.

Simbol berfungsi sebagai pengenal untuk setiap komponen dalam skema.Mereka biasanya diwakili oleh surat atau gabungan huruf yang diikuti oleh nombor.Surat atau gabungan menandakan jenis komponen -'r 'untuk perintang,' C 'untuk kapasitor,' L 'untuk induktor, dan' Q 'untuk transistor.Bilangan membezakan antara komponen yang sama dalam litar yang sama, seperti R1, R2, R3 untuk perintang pertama, kedua dan ketiga.Pelabelan ini bukan sahaja mengekalkan kejelasan dalam skema tetapi juga membolehkan juruteknik dengan cepat dan tepat mencari komponen tertentu semasa pemasangan litar atau penyelesaian masalah.

Di sebelah setiap simbol, nilai biasanya ditandakan untuk menggambarkan ciri -ciri elektrik komponen.Sebagai contoh, perintang yang dilabel "R1 220Ω" menunjukkan bahawa ia adalah perintang pertama dengan rintangan 220 ohm.Begitu juga, kapasitor yang ditandakan "C1 10μF" mengenalinya sebagai kapasitor pertama dengan kapasitansi 10 microfarads.Nilai -nilai ini menentukan fungsi dan prestasi litar.Sebagai contoh, nilai rintangan mempengaruhi aliran semasa dalam litar, manakala nilai kapasitansi memberi kesan kepada masa tindak balas dalam penapisan atau litar masa.

Memahami dan membaca dengan tepat simbol -simbol dan nilai -nilai ini adalah penting untuk merancang, membina, dan menyelesaikan masalah.Ia memerlukan juruteknik untuk tidak hanya mengenali dan memahami setiap simbol dan sambungan pada skema tetapi juga mempunyai pemahaman yang baik terhadap sifat fizikal dan elektrik komponen elektronik.Semasa reka bentuk litar atau debugging, jurutera bergantung pada tanda -tanda ini untuk memilih komponen yang sesuai, memastikan bahawa litar berfungsi dengan selamat dan berkesan seperti yang dimaksudkan.

Peranan simbol litar elektronik

Simbol litar elektronik dengan ketara menyelaraskan penciptaan dan pemahaman gambarajah litar.Simbol -simbol ini konsisten di seluruh industri, memastikan bahawa sesiapa yang biasa dengan mereka dapat dengan mudah mentafsir skema yang berbeza.Setiap simbol menggabungkan unsur -unsur seperti titik, garis, huruf, teduhan, dan nombor, masing -masing menambah butiran khusus untuk menjelaskan komponen yang diwakilinya.

Untuk membaca dan menggunakan gambar rajah ini, seseorang mesti terlebih dahulu mempelajari bentuk asas dan makna pelbagai simbol yang digunakan.Pengetahuan asas ini membolehkan jurutera dan juruteknik untuk memahami fungsi dan sambungan dengan cepat dalam litar.Reka bentuk litar sangat bergantung pada simbol -simbol standard ini.Mereka muncul dalam lukisan elektronik yang memperincikan pendawaian, susun atur, dan penempatan komponen dalam peranti.Dengan menggunakan simbol -simbol ini, pereka dapat dengan jelas berkomunikasi di mana dan bagaimana untuk mengatur bahagian semasa proses pemasangan.Kejelasan ini bukan sahaja mempercepatkan garis masa projek tetapi juga mengurangkan kesilapan dalam pembinaan peranti elektronik, memudahkan proses pembangunan yang lancar dari skema ke pemasangan.

Kesimpulan

Penguasaan membaca dan menafsirkan gambarajah skematik adalah kemahiran yang sangat diperlukan yang meningkatkan kecekapan dan ketepatan membangun dan menyelesaikan masalah litar elektronik.Setiap simbol dalam skema adalah pintu masuk untuk memahami ciri -ciri elektrik dan fungsi komponen yang diwakilinya, dengan itu membolehkan jurutera dan juruteknik untuk membina, menganalisis, dan memperbaiki sistem elektronik dengan ketepatan.Dari konfigurasi bekalan kuasa ke selok -belok litar bersepadu, pengenalan dan penggunaan simbol -simbol yang betul memastikan bahawa peranti elektronik beroperasi seperti yang diharapkan, dengan prestasi dan kebolehpercayaan yang optimum.Seperti yang kita telah meneroka pelbagai simbol dan konteks khusus mereka dalam skema elektronik, ia menjadi jelas bahawa ini bukan sekadar tanda tetapi adalah alat kritikal yang merangkumi intipati kejuruteraan elektronik.Pengetahuan asas ini bukan sahaja melengkapkan profesional untuk menangani reka bentuk kompleks tetapi juga memberi kuasa kepada inovasi dan kemajuan dalam bidang elektronik.

Soalan Lazim [Soalan Lazim]

1. Bagaimana memahami gambarajah skematik?

Untuk memahami gambarajah skematik, mulakan dengan mengenal pasti dan membiasakan diri dengan simbol -simbol yang mewakili pelbagai komponen seperti perintang, kapasitor, diod, dan transistor.Perhatikan bagaimana komponen ini disambungkan oleh garis, yang mewakili sambungan elektrik.Semak sebarang label atau nilai di sebelah simbol yang menentukan ciri -ciri seperti rintangan atau voltan.Akhir sekali, ikuti aliran litar dari sumber kuasa melalui komponen yang berbeza untuk memahami fungsi litar.

2. Bagaimana membaca skema elektrik untuk pemula?

Pemula boleh membaca skema elektrik dengan mengikuti langkah -langkah ini:

Kenal pasti simbol: Ketahui simbol asas seperti yang ada untuk perintang, kapasitor, dan sumber kuasa.

Memahami sambungan: Kenali bahawa garis antara simbol mewakili sambungan elektrik.

Semak label: Cari sebarang nilai komponen atau pengenal, seperti "R1 220Ω" untuk perintang.

Laluan jejak: Ikuti laluan litar dari input ke output, dengan menyatakan bagaimana arus mengalir melalui komponen.

Rujuk Legend: Gunakan legenda atau kunci skema jika tersedia untuk menjelaskan simbol atau singkatan.

3. Apakah lima simbol elektrik asas?

Lima simbol elektrik asas yang biasa dijumpai dalam skema adalah:

Perintang: biasanya ditunjukkan sebagai garis zigzag (standard Amerika) atau segi empat tepat (standard Eropah).

Kapasitor: Diwakili oleh dua garisan selari untuk kapasitor bukan polarisasi, dan garis dan garis melengkung untuk kapasitor terpolarisasi.

Induktor: digambarkan sebagai satu siri gelung atau helix.

Diod: Ditunjukkan sebagai segitiga yang menunjuk ke arah garis, di mana segitiga mewakili anod dan garis mewakili katod.

Ground: Ditunjukkan oleh satu atau beberapa garis menurun yang menjadi lebih pendek, melambangkan asas litar.

4. Bagaimana untuk membaca diod pada skema?

Untuk membaca diod pada skema, mengenal pasti simbol yang terdiri daripada segitiga yang menunjuk ke arah garis.Arah segitiga menunjukkan arah aliran arus konvensional (dari anod ke katod).Anod berada di sisi rata segitiga, dan katod berada di garis menegak.Orientasi ini menunjukkan kepada anda bagaimana diod harus disambungkan dalam litar untuk membolehkan arus mengalir ke arah yang betul (ke hadapan berat sebelah), menyekat arus dalam arah sebaliknya.
