LSM6DS3 IMU Sensor: Pinout, ciri, dan analisis lembaran data yang komprehensif

Dalam artikel ini, kami menggali sensor LSM6DS3 serba boleh, peranti padat yang menggabungkan pecutan digital 3 paksi dan giroskop, sesuai untuk aplikasi yang memerlukan pengesanan gerakan yang tepat dan penggunaan kuasa yang rendah.Ini juga merangkumi lembaran data sensor, konfigurasi pin, dan pelbagai kegunaan, menawarkan pandangan praktikal untuk membantu memaksimumkan keupayaannya.Dengan ciri -ciri canggih yang disesuaikan untuk realiti tambahan, sistem navigasi, dan peranti IoT, LSM6DS3 direkayasa untuk meningkatkan kecekapan reka bentuk dan memberikan prestasi yang mantap di seluruh elektronik pengguna dan aplikasi perindustrian.Teruskan membaca untuk meneroka kelebihan teknikalnya, aplikasi yang berpotensi, dan bagaimana ia dapat meningkatkan pengalaman anda melalui pengesanan gerakan resolusi tinggi yang boleh dipercayai.

Katalog

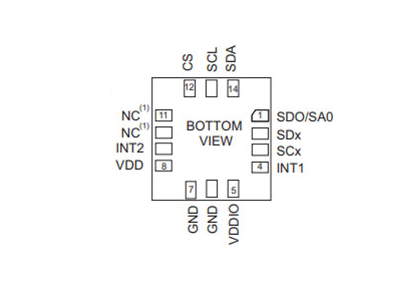

Konfigurasi pin

Pin#	Nama	Fungsi Mod 1	Fungsi Mod 2
1	SDO/SA0	Output data siri antara muka SPI 4-wayar (SDO)	Output data siri antara muka SPI 4-wayar (SDO)
		I²C paling sedikit alamat peranti (SA0)	I²C paling sedikit alamat peranti (SA0)
2	SDX	Sambungkan ke Vddio atau GND	Master Data Serial I²C (MSDA)
3	Scx	Sambungkan ke Vddio atau GND	Master Jam Serial I²C (MSCL)
4	Int1	Interrupt yang boleh diprogramkan 1
5	Vddio (1)	Bekalan kuasa untuk pin I/O
6	Gnd	0 v Bekalan
7	Gnd	0 v Bekalan
8	VDD (2)	Bekalan kuasa
9	Int2	Interrupt Programmable 2 (Data INT2Y Enable (DEN))	Interrupt 2 (Data INT2Y Enable (menafikan)))
			Isyarat Penyegerakan Luaran I²C Master (MDRDY)
10	NC (3)	Tinggalkan tidak berkaitan
11	NC (3)	Tinggalkan tidak berkaitan
12	Cs	Pemilihan mod I²C/SPI	Pemilihan mod I²C/SPI
		(1: Mod Idle SPI / I²C Komunikasi Diaktifkan; 0: SPI mod komunikasi / I²C dilumpuhkan)	(1: Mod Idle SPI / I²C Komunikasi Diaktifkan; 0: SPI mod komunikasi / I²C dilumpuhkan)
13	Scl	Jam Serial I²C (SCL)	Jam Serial I²C (SCL)
		Jam Port Serial SPI (SPC)	Jam Port Serial SPI (SPC)
14	SDA	Data Serial I²C (SDA)	Data Serial I²C (SDA)
		Input data siri SPI (SDI)	Input data siri SPI (SDI)
		Output Data Siri Antara Muka 3-Wire (SDO)	Output Data Siri Antara Muka 3-Wire (SDO)

Model reka bentuk LSM6DS3

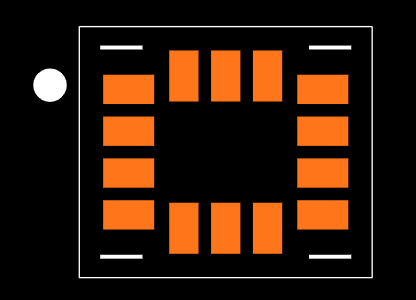

Reka bentuk jejak

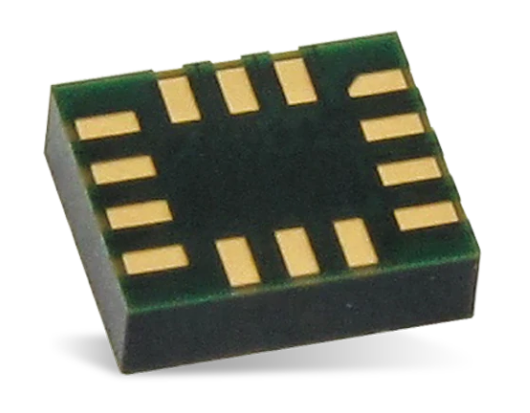

Model struktur 3D

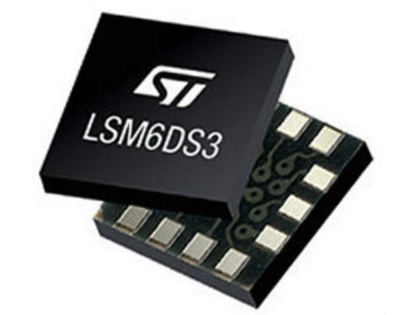

Gambaran keseluruhan LSM6DS3

The LSM6DS3 adalah pecutan digital 3D serba boleh dan giroskop, dihargai kerana memakan hanya 1.25 Ma.Kadar data output maksimum 1.6 kHz menyokong aplikasi dengan keperluan gerakan yang tepat, kebanyakannya menarik kepada mereka yang mencari keupayaan penjejakan yang teliti.Dengan fokus kuasa rendahnya, peranti memanjangkan umur panjang bateri dan mengekalkan operasi berterusan.Aspek ini sangat memberi manfaat kepada peranti seperti wearables dan alat mudah alih, di mana anda mencari tempoh aktiviti yang lebih lama sebelum pengisian semula.Sensor mengintegrasikan pengesanan gerakan lanjutan, meningkatkan kedua -dua penglibatan dan fungsi peranti keseluruhan anda.Dengan beroperasi dalam mod kuasa rendah yang berterusan, ia menjejaki pergerakan dengan lancar, membolehkan aplikasi seperti penjejakan kecergasan dan pengiktirafan isyarat untuk berkembang.Ini menghasilkan pemahaman yang lebih mendalam tentang bagaimana teknologi bertindak sebagai sekutu dalam kesihatan peribadi dan rutin harian.

Spesifikasi Teknikal

Berikut adalah jadual yang meringkaskan spesifikasi teknikal, atribut, dan parameter stmicroelectronics LSM6DS3TR, bersama -sama dengan maklumat mengenai status kitaran hayatnya dan komponen yang setanding ..

Jenis	Parameter
Status kitaran hayat	Aktif (dikemas kini terakhir: 7 bulan yang lalu)
Masa memimpin kilang	16 minggu
Penyaduran kenalan	Emas
Gunung	Permukaan gunung
Jenis pemasangan	Permukaan gunung
Pakej / kes	Modul 14-VFLGA
Bilangan pin	14
Suhu operasi	-40 ° C ~ 85 ° C TA
Pembungkusan	Pita potong (ct)
Siri	inemo
Kod JESD-609	E4
Status bahagian	Aktif
Tahap Sensitiviti Kelembapan (MSL)	3 (168 jam)
Bilangan penamatan	14
Kod ECCN	Telinga99
Kod HTS	8542.39.00.01
Kedudukan terminal	Bawah
Borang terminal	Pantat
Bilangan fungsi	1
Voltan bekalan	1.8v
Padang terminal	0.5mm
Nombor bahagian asas	LSM6D
Jenis output	I2c, spi
Voltan bekalan maksimum	3.6v
Voltan bekalan min	1.62v
IC Analog - Jenis Lain	Litar analog
Jenis Sensor	Accelerometer, giroskop, suhu, 6 paksi
Ketinggian	860μm
Panjang	3mm
Lebar	2.5mm
Mencapai svhc	Tiada SVHC
Status ROHS	Mematuhi ROHS3
Memimpin percuma	Memimpin percuma

Ciri -ciri utama LSM6DS3

Ciri	Perincian
Penggunaan kuasa	0.9 Ma dalam mod biasa combo;1.25 Ma di Combo mod prestasi tinggi sehingga 1.6 kHz
Pengalaman "Sentiasa-On"	Penggunaan kuasa rendah untuk kedua -dua pecutan dan Gyroscope
FIFO pintar	Sehingga 8 kbyte berdasarkan set ciri
Keserasian Android	Mematuhi Android K dan L
Pembetulan sensor magnet	Keras, menyeterika lembut untuk sensor magnet luaran pembetulan
Accelerometer Skala Penuh	± 2/± 4/± 8/± 16 g
Gyroscope Full Scale	± 125/± 250/± 500/± 1000/± 2000 dps
Voltan bekalan analog	1.71 V hingga 3.6 V
Bekalan IOS Bebas	1.62 v
Jejak	Kompak: 2.5 mm x 3 mm x 0.83 mm
Antara muka	SPI/I2C dengan penyegerakan data pemproses utama
Sensor suhu tertanam	Ya
Pematuhan	ECOPACK®, ROHS, dan "Hijau"

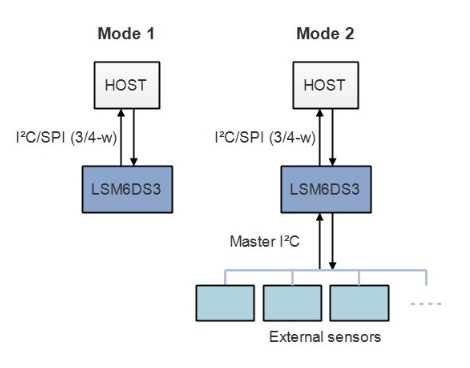

Pilihan Sambungan untuk LSM6DS3

Permohonan yang diperluas LSM6DS3

Pedometer dan kaunter langkah

Digunakan secara meluas dalam pedometer dan kaunter langkah, ketepatan tinggi LSM6DS3 dalam mengesan gerakan mengubah aktiviti biasa menjejaki ke dalam penerokaan peribadi wawasan kecergasan.Pengiraan langkah yang tepat, terjalin ke dalam kehidupan seharian, sering berfungsi sebagai motivator senyap, menggalakkan anda ke arah irama yang mantap dalam rutin senaman anda.Pelarasan sensitiviti tepat sensor dengan ketara meningkatkan ketepatan peranti, menjadikan setiap langkah kiraan ke arah matlamat peribadi.

Pengesanan gerakan dan kecondongan

Dalam realiti permainan dan maya, pengesanan gerakan dan kecondongan yang dinamakan meningkatkan perjalanan pengguna.Sensor menangkap pergerakan yang paling halus, menjadikan permainan immersive dan intuitif.Di luar permainan, keupayaan ini juga bersinar dalam penstabilan imej dan realiti tambahan, kerajinan interaksi yang bergema dengan ketidakstabilan dan responsif.

Navigasi dalaman

Di dalam bangunan besar di mana GPS falters, LSM6DS3 menawarkan teman yang boleh dipercayai untuk navigasi dalaman.Ia membantu dalam menunjuk lokasi di dalam pusat membeli -belah dan lapangan terbang yang ramai, memastikan navigasi tidak mempunyai gangguan.Dalam runcit, teknologi ini memperkayakan perjalanan pelanggan, menyediakan perkhidmatan berasaskan lokasi yang tepat dan mudah diurus.

Ketik pengesanan

Peranti pintar moden merangkumi pengesanan TAP, menyempurnakan pengalaman anda melalui kawalan isyarat intuitif.Sensor ini cemerlang dalam mengiktiraf corak paip yang kompleks, mengantar inovasi dalam antara muka anda.Anda boleh memanfaatkan keupayaan ini, mereka bentuk ciri pintasan yang memudahkan tugas -dari gambar -gambar untuk menjawab panggilan -dengan keanggunan yang terasa hampir naluri.

Peranti IoT

Dalam ekosistem IoT, mengintegrasikan LSM6DS3 menguatkan pengumpulan data dan kecanggihan pemprosesan, mendorong inisiatif teknologi pintar.Peranannya dalam sistem automasi rumah adalah terutamanya transformatif, mengoptimumkan penggunaan tenaga dan memperkuat keselamatan melalui pengesanan gerakan yang berminat.Menganalisis corak pergerakan membolehkan penciptaan persekitaran yang menyesuaikan diri dan responsif, yang membolehkan teknologi menggabungkan dengan lancar dengan kehidupan domestik.

Pengurusan Kuasa untuk peranti pegang tangan

Peranti pegang tangan berkembang dengan penggunaan tenaga yang cekap.LSM6DS3 secara aktif menguruskan kuasa dengan mengesan tidur dan bangun dengan ketepatan yang indah, memastikan umur panjang bateri dan memenuhi jangkaan anda.Ia memupuk pengalaman peranti yang lancar, di mana kebimbangan bateri memudar ke latar belakang.

Pemantauan getaran

Dalam tetapan perindustrian, pemantauan getaran menjadi amalan yang diperlukan, meramalkan kegagalan mekanikal dan membantu penjagaan pencegahan.Ketepatan sensor dalam mengenal pasti peralihan getaran bermakna penyelenggaraan dapat dilakukan secara proaktif, meminimumkan operasi downtime dan memandu ke arah kecekapan puncak.

Pengesanan Free-Fall

Komputer riba dan telefon pintar yang dilengkapi dengan pengesanan jatuh bebas mendapatkan kelebihan perlindungan dalam melindungi komponen sensitif.LSM6DS3 membuktikan peristiwa-peristiwa jatuh bebas dengan cepat, mencetuskan protokol perlindungan.Anda boleh menikmati ketenangan fikiran, kerana risiko kerosakan semasa titisan yang tidak diduga diminimumkan, memanjangkan panjang umur peranti.

Pengesan orientasi 6d

Dalam robotik dan drone, kepentingan penderiaan orientasi 6D tidak dapat ditandingi -ia memastikan kestabilan dan ketepatan navigasi.Aliran data yang kaya dari LSM6DS3 meningkatkan sistem kawalan, memupuk kemajuan dalam kepakaran robot.Ia meletakkan asas untuk terobosan dalam teknologi robot yang canggih dan boleh dipercayai.

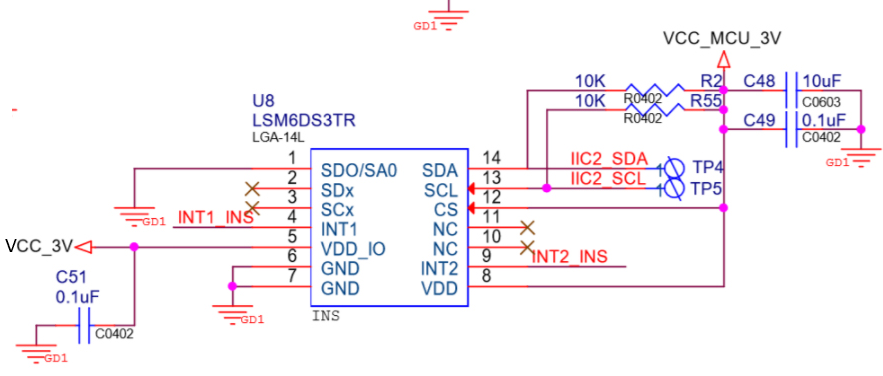

Litar LSM6DS3

Alternatif kepada sensor LSM6DS3

Bahagian	Bandingkan	Pengeluar	Kategori	Penerangan
LSM6DS3TR	Bahagian semasa	Stmicroelectronics	Sensor pecutan	Output Digital Modul Inertial Inertial 1.8V/2.5V/3.3V 14pin LGA T/R.
LSM6DS3	LSM6DS3TR VS LSM6DS3	Stmicroelectronics	Sensor pecutan	Output Digital Modul Inertial Inertial 1.8V/2.5V/3.3V 14pin LGA Dulang
LSM303DLCTR	LSM6DS3TR VS LSM303DLCTR	Stmicroelectronics	Sensor pecutan	IMU - Unit Pengukuran Inersia Inemo 3D Modul SIP 2.4V hingga 3.6V io 1.8V
LSM303DLC	LSM6DS3TR VS LSM303DLC	Stmicroelectronics	Sensor pecutan	Stmicroelectronics LSM303DLC MODUL, TRI-AXIS Gyroscope, accelerometer tri-axis, 2g, 4g, 8g, 16g, lga, 28

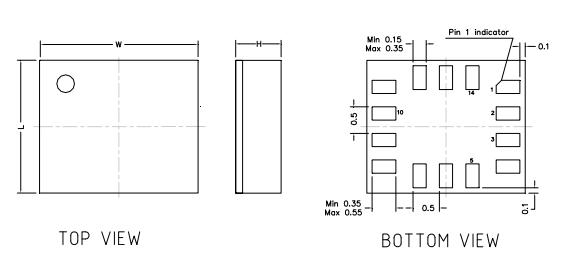

Pakej
