RumahBlogAT89S52-24PU Mikrokontroler: Ciri-ciri dan Bagaimana Ia Berfungsi?
pada 2024/10/1 318

AT89S52-24PU Mikrokontroler: Ciri-ciri dan Bagaimana Ia Berfungsi?

Dalam artikel ini, kami menyelidiki seni bina AT89S52-24PU, konfigurasi PIN, dan fungsi khas, meneroka bagaimana unsur-unsur ini bergabung untuk mewujudkan mikrokontroler yang cemerlang dalam pelbagai aplikasi.Kami akan mengkaji pilihan dan alternatif penggantian, memastikan bahawa anda mendapat pemahaman yang komprehensif mengenai tempat AT89S52-24PU di landskap penyelesaian mikrokontroler yang lebih luas.

Katalog

1. Apakah AT89S52-24PU?
2. AT89S52-24PU konfigurasi pin
3. AT89S52-24PU spesifikasi
4. AT89S52-24PU Ciri-ciri
5. Kegunaan dan kesan AT89S52-24PU
6. Model 3D AT89S52-24PU
7. Proses operasi mikrokontroler AT89S52

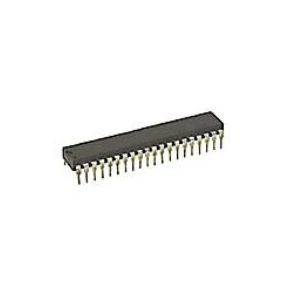

Fig 1 AT89S52-24PU

Apakah AT89S52-24PU?

The AT89S52-24PU adalah mikrokontroler 8-bit yang serba boleh yang dirayakan untuk kecekapan dan keupayaannya untuk beroperasi pada voltan rendah.Ia dilengkapi dengan 8K memori flash yang boleh diprogramkan dalam sistem.Sebagai sebahagian daripada siri 80c51, ia memudahkan pemrograman semula melalui flash on-cip, pengaturcaraan dalam sistem (ISP), dan pengaturcara tradisional.Reka bentuk logik statik membolehkan pelarasan frekuensi jam ke 0 Hz, meningkatkan fleksibiliti dengan dua mod penjimatan kuasa.

Dalam mod terbiar, sementara CPU berhenti, fungsi periferal terus lancar.Dalam mod kuasa-kuasa, data RAM dipelihara, dan semua fungsi berhenti sehingga reset gangguan atau perkakasan dicetuskan.

Penggantian dan alternatif

AT89S52-24pc

STC89C52

AT89S51

AT89C52

AT89S52-24PI

AT89S52-24PU konfigurasi pin

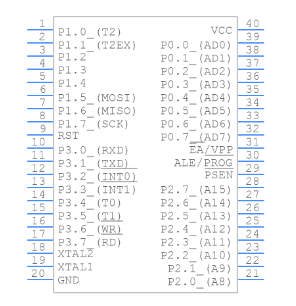

Fig 2 Pin diagram of AT89S52-24PU

Mikrokontroler AT89S52-24PU menawarkan susunan serba boleh dengan 40 pin, masing-masing direka untuk tugas tertentu.Persediaan ini membantu meneroka aplikasi inovatif dalam sistem tertanam.

Untuk operasi lancar mikrokontroler, sumber kuasa yang boleh dipercayai adalah penting.PIN 40 (VCC) dan 20 (GND) mengendalikan tugas dan tugas tanah, membentuk dasar prestasinya.Dalam amalan, menggabungkan kapasitor decoupling boleh membantu mengurangkan bunyi bekalan kuasa.

PORT 0 (PIN 32-39): Sebagai kedua-dua data dan bas alamat yang lebih rendah semasa memori dan tugas I/O, port ini memerlukan perintang pull-up apabila ditetapkan sebagai input.

Port 1 (pin 1-8): Terutama untuk tugas I/O, pelabuhan ini sejajar dengan pelbagai periferal, menambah penyesuaian mikrokontroler.

Port 2 (PIN 21-28): Berkhidmat sebagai kedua-dua bas alamat pesanan yang lebih tinggi dan port I/O umum, port 2 memerlukan pengembangan memori melebihi had dalaman.

Port 3 (PIN 10-17): Dikenali dengan pelbagai fungsi, Port 3 mengendalikan komunikasi bersiri (RXD, TXD), mengganggu (INT0, INT1), dan kawalan pemasa (T0, T1), memperkayakan keupayaan pemprosesan lanjutan.

Reset (pin 9): Pin ini menghidupkan semula mikrokontroler dengan nadi yang tinggi, menetapkan semula semua daftar dan menetapkan kaunter program kepada sifar.Kekerapan dan tempoh nadi memerlukan kawalan yang teliti untuk memastikan operasi yang boleh dipercayai.

PIN OSCILLATOR (XTAL1, XTAL2 - PIN 18, 19): Integral kepada penjanaan jam, pin ini mempengaruhi masa dan kelajuan pelaksanaan.Memilih frekuensi pengayun kristal yang sesuai membentuk aspek prestasi seperti penggunaan kuasa dan kelajuan pemprosesan.

Spesifikasi AT89S52-24PU

Atribut produk
Nilai atribut
Pengilang
Microchip
Pakej / kes
PDIP-40
Pembungkusan
Tiub
Panjang
52.58 mm
Lebar
13.97 mm
Ketinggian
4.83 mm
Voltan bekalan
4 V ~ 5.5 V
Suhu operasi
-40 ° C ~ 85 ° C
Saiz memori program
8 kb
Saiz RAM Data
256 b
Bilangan I/OS
32 I/O.
Jenis antara muka
UART
Kekerapan jam maksimum
24 MHz
Gaya pemasangan
Melalui lubang
Jenis produk
Mikrokontrol 8 -bit - MCU

Ciri-ciri AT89S52-24PU

CPU 8-bit dan dinamik pengaturcaraan

Mikrokontroler AT89S52-24PU menawarkan CPU 8-bit dinamik.Keupayaan pengaturcaraan pesatnya meningkatkan kecekapan operasi merentasi pelbagai aplikasi, mencerminkan keinginan manusia untuk kelajuan dan pengoptimuman.

I/O Fleksibiliti dan memori kilat

Dilengkapi dengan 32 baris I/O yang boleh diprogramkan, ia memberikan kelonggaran yang banyak untuk interfacing lancar dengan pelbagai peranti.Memori Flash menyokong pengaturcaraan dalam talian, membolehkan kemas kini dan pengubahsuaian yang lebih mudah, sama seperti menyesuaikan diri dengan keperluan yang sentiasa berubah tanpa menggantikan perkakasan.

Set voltan dan arahan

Voltan operasi antara 4.0V dan 5.5V sesuai dengan pelbagai persekitaran elektronik.Mikrokontroler sejajar dengan set arahan MCS-51 yang dianggap baik, dirayakan untuk keberkesanan dan kebolehpercayaannya dalam sistem tertanam.

Kekerapan, kuasa, dan kecekapan

Menyokong operasi statik penuh dari 0 hingga 33 MHz membolehkan penggunaan kuasa dan prestasi untuk keperluan khusus, terutamanya dalam senario sensitif kuasa, menangani kebimbangan untuk pengurusan sumber.

Gangguan, ingatan, dan pemasa

Dengan 8 sumber gangguan, mikrokontroler mengendalikan aplikasi yang kompleks.Ia termasuk 256 bait RAM on-cip dan tiga pemasa/kaunter 16-bit, yang memastikan masa dan kawalan yang tepat, baik untuk aplikasi yang memerlukan ketepatan dan kebolehpercayaan.

Pengoptimuman Tenaga dan Reka Bentuk Praktikal

Kemasukan mod tidur mengoptimumkan penggunaan tenaga untuk peranti berkuasa bateri, menyumbang kepada hayat bateri yang diperluaskan, mengangguk kecenderungan untuk kemampanan.

Fleksibiliti

Reka bentuk dan kekangan sistem yang kaya dengan ciri-ciri, kesesuaian AT89S52-24PU memperluaskan rayuannya dalam elektronik pendidikan, perindustrian, dan pengguna.Mikrokontroler mencontohkan bijak yang berkesan memenuhi keperluan yang pelbagai.

Penggunaan dan kesan AT89S52-24PU

Mikrokontroler AT89S52-24PU digunakan secara meluas di banyak bidang, termasuk sistem kawalan tertanam, peranti pintar, dan teknologi automasi.Ia mempunyai kekerapan jam yang fleksibel dan pengaturcaraan dalam talian yang memudahkan kemas kini dan penyelenggaraan.Ia memainkan peranan dalam pemasa elektronik, elektronik automotif, dan sistem pengumpulan data.Pengawal sistem tertanam, kawalan paparan elektronik, dan antara muka komunikasi mendapat manfaat daripada fungsinya.Ia berperanan dalam pelbagai peralatan automasi.

Bersenjata dengan pemasa bersepadu, AT89S52-24PU menyampaikan masa yang tepat untuk aplikasi seperti pemasa elektronik dan ECU automotif.Ketepatan ini adalah serupa dengan bagaimana sistem ini menyesuaikan diri dengan teliti untuk mencapai prestasi puncak, mengakui nilai masa untuk kecekapan dan kebolehpercayaan.Di dalam landskap rumah dan perindustrian, mikrokontroler digunakan dalam mengumpul dan menganalisis data sensor untuk menguruskan sistem tertanam.Cermin ini menggunakan maklum balas kepada sistem penalaan, meningkatkan keselamatan dan mengoptimumkan penggunaan tenaga.Keupayaan mikrokontroler untuk menguruskan paparan dan membolehkan komunikasi bersiri memudahkan antara muka yang lancar.Ia dengan cekap menganjurkan operasi robot dan pemasangan, seperti menyegerakkan jentera kilang untuk produktiviti dan ketepatan terkemuka.

Model 3D AT89S52-24PU

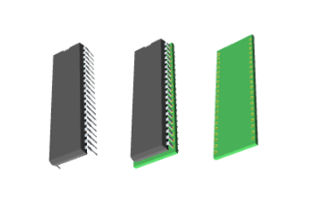

Fig 3 AT89S52-24PU 3D Model

Mikrokontroler AT89S52-24PU menarik perhatian dalam sistem tertanam untuk keupayaan CPU 8-bit yang serba boleh.Ia adalah ruji dalam pelbagai projek elektronik, kerana kebolehpercayaan dan programmabiliti mudah.

Menggunakan model 3D untuk komponen seperti AT89S52-24PU membolehkan visualisasi untuk prototaip.Proses ini membantu meminimumkan perbelanjaan dan mengelakkan kesilapan pemasangan yang berpotensi.Dengan visualisasi yang tepat, anda boleh menyelidiki secara mendalam ke dalam setiap perincian reka bentuk mereka, meningkatkan ketepatan dan penghalusan.Model 3D meningkatkan ketepatan dalam reka bentuk PCB, mengoptimumkan ruang dan penggunaan sumber.Memeriksa model -model ini boleh membawa kepada peningkatan dalam pengeluaran pengeluaran.Sebaik sahaja diintegrasikan ke dalam aliran kerja, pandangan ini adalah yang terbaik untuk kemajuan reka bentuk berulang.

Dilengkapi dengan 8 kb memori flash dan 256 bait RAM, AT89S52-24PU menawarkan sokongan pepejal merentasi pelbagai aplikasi pengaturcaraan.Kepelbagaiannya berfungsi dengan pelbagai kegunaan, terutamanya dalam sistem automasi dan kawalan di mana kecekapan dihargai.Elektronik moden mendapat manfaat daripada pengurusan tenaga yang berminat.Penggunaan kuasa rendah mikrokontroler ini menjadikannya kegemaran untuk aplikasi yang dikendalikan oleh bateri.

Proses operasi mikrokontroler AT89S52

Mekanisme permulaan dan tetapan semula

Apabila AT89S52 menerima kuasa, ia menjalani satu siri langkah permulaan untuk menyediakan pelaksanaan program yang lancar.Ia bermula dengan menetapkan pin RST yang tinggi untuk menetapkan semula mikrokontroler.Proses reset yang stabil diperlukan untuk bermula dari keadaan yang diketahui dan mengelakkan sebarang tingkah laku yang tidak dijangka yang mungkin mengganggu operasi.

Konfigurasi jam sistem

Jam sistem dikonfigurasikan menggunakan pengayun dalaman yang disambungkan ke kristal, yang menstabilkan kekerapan jam dan memastikan ketepatan masa.Beri perhatian yang teliti untuk menyelaraskan spesifikasi pengayun kristal dengan keperluan aplikasi mereka, berusaha untuk prestasi yang optimum.

Pelaksanaan Program dan Pengurusan Memori

Pelaksanaan program bermula dengan kod pemuatan dan menggunakan kaunter program untuk memulakan arahan pemprosesan dari memori.RAM on-cip dan antara muka memori luaran memainkan peranan dalam pengurusan storan data.Fokus pada mengimbangi penggunaan memori on-cip dan luaran untuk mencapai kecekapan dan kelajuan yang lebih tinggi.

Pengendalian input dan output data

Mikrokontroler pakar menguruskan input dan output data merentasi pelbagai antara muka, memudahkan interaksi dengan persekitaran luaran.Pelabuhan direka untuk menyokong pelbagai fungsi input/output.Berjaya mengintegrasikan dengan aplikasi memerlukan reka bentuk antara muka yang bijak, memastikan pengendalian data dan responsif yang boleh dipercayai.

Interaksi persekitaran luaran

AT89S52 membolehkan komunikasi yang berkesan dengan perkakasan luaran, menyesuaikan diri dengan perubahan alam sekitar.Fleksibiliti ini sesuai dengan aplikasi dari automasi perindustrian kepada elektronik pengguna.Sering melihat ke hadapan, memandangkan potensi integrasi masa depan dan skalabiliti dalam perancangan.Mikrokontroler AT89S52 mempamerkan fleksibiliti dan ketepatan dalam konteks operasi yang pelbagai, bergantung kepada menjajarkan persediaan asas dengan kedua-dua keperluan perkakasan dan aplikasi khusus.

Datasheet pdf

Lembaran data AT89S52-24PU:

AT89S52.pdf

Soalan Lazim [Soalan Lazim]

1. Apakah kelebihan yang ditawarkan AT89S52?

AT89S52, memanfaatkan memori nonvolatile inovatif Microchip, dengan lancar disatukan dengan set arahan 80C51 yang lazim.Memori flash terbina dalamnya membolehkan kemas kini dalam sistem bebas kerumitan, memenuhi keperluan pembangunan berulang dan pelarasan produk dinamik.Ini menjadikannya alat penting untuk mengimbangi tradisi dan fungsi moden.

2. Bagaimana mikrokontroler AT89S52 dicirikan?

Mikrokontroler ini mengharmonikan penggunaan kuasa rendah dengan kecekapan yang tinggi, membanggakan 8K bait memori flash berdasarkan teknologi nonvolatile atmel.Campuran harmoni ini menjadikannya sesuai untuk pelbagai aplikasi di mana kecekapan dan kebolehpercayaan bergema secara mendalam dengan jangkaan pengguna untuk prestasi.

3. Apakah kiraan pin mikrokontroler AT89S52?

Mempunyai satu set 40 pin, mikrokontroler termasuk 32 pin GPIO, beberapa pemasa, pelbagai gangguan, port siri, dan pengayun on-cip dengan litar sokongan.Senibina pin fleksibel seperti ini menampung laluan reka bentuk yang pelbagai, menarik kepada projek -projek yang menuntut penyelesaian interfacing yang kukuh.

4. Apakah peranan yang boleh dilakukan oleh mikrokontroler AT89S52?

Mikrokontroler ini boleh disesuaikan, mengawasi spektrum aplikasi kawalan digital.Mod operasi, operasi, terbiar, dan kuasa, berfungsi dengan berkesan dalam mengoptimumkan penggunaan tenaga.Ini bermanfaat dalam peranti yang bergantung kepada bateri di mana memanjangkan umur panjang bateri sejajar dengan matlamat pengurusan kuasa.

5. Apa yang membezakan mikrokontroler AT89C52?

Milik barisan 8051, AT89C52 menawarkan 8KB memori flash yang boleh diprogramkan dan 256 bait RAM.Ia mempamerkan daya tahan yang ketara, sehingga 1000 kitaran menulis/memadam, yang meningkatkan kesesuaiannya untuk aplikasi yang ketat.Ketahanannya menarik dalam senario jangka panjang di mana prestasi yang kuat mempunyai kepentingan.
